توضیحات

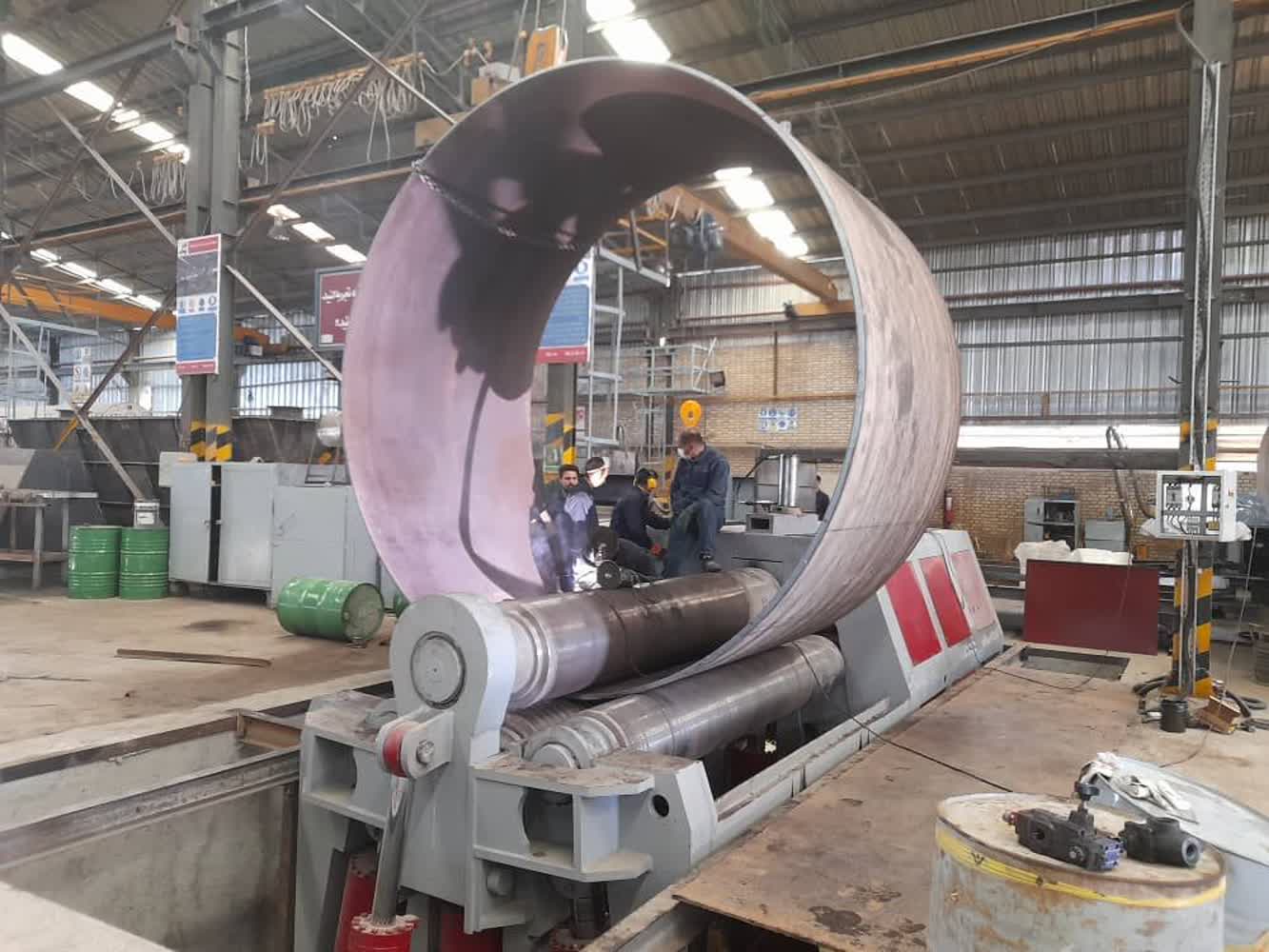

نورد 4 غلطکه :

این نوع نورد جزو پیرفته ترین و تکامل یافته ترین نوع نورد است که ورق های با ضخامت بسیار بالا را در کمترین زمان ممکن  و بدون هیچ گونه پرتی به صورت کاملا گرد  نورد می نماید که در اصطلاح نورد 4 غلطکه صفرزن نیز به این نورد گفته می شود.

تفاوت های نورد 3 غلطک و 4 غلطک؟

تفاوت اصلی نورد 3 غلطکه و چهار غلطکه صرفه جویی در زمان و فرایند نورد کاری بدون پرت محصول می باشد.

نورد 4 غلطکه توان تولید مقاطع به شکل مخروطی را نیز دارا می باشد.

مزایای نورد 3 غلطک و 4 غلطک؟

دقت بسیار بالا در فرآیند نورد که می تواند سبب نورد تک مرحله ای گردد.

سرعت بالاتر در نورد در ضخامت های بالا نسبت به نورد های 3 غلطکه

تک مرحلیه ای و بدون نیاز به برداشتن ورق به صورت کامل و بدون پرتی گرد خواهد شد.

نحوه قرارگیری جک ها در نورد 4 غلطکه:

اولا تعداد جک های اصلی فشار در نورد 4 غلطکه 6 عدد می باشد اما در نورد 3 غلطکه معمولی دوعدد و 3 غلطک صفرزن نهایتا 4 عدد می باشد

نوع بازشو ک

نوع بازشو در نورد های چهار غلطک به صورت گیتاری(اهرمی) می باشد و در نورد های 3 غلطکه به صورت بغل بازشو می باشد.

که این امر سبب سهولت خارج کردن ورق در حالت گیتاری را به همراه دارد که سبب صرفه جویی زمانی می شود.

همچنین در خارج کردن ورق نورد شده در قطر های مختلف محدودیت ندارد. در صورتی که در نورد 3 غلطک با قطر های بالا ممکن است با سختی صورت گیرد و یا امکان پذیر نباشد.

نحوه چرخش غلطک ها: در نورد 4 غلطک دو یا 3 علطک به صورت گردان بوده ولی در نورد 3 غلطک یک یا دو غلطک به صورت گردان می باشد. همچنین تعداد جک های فرعی 6 عدد می باشد.

سیستم چرخش نورد غلطکه به صورت های زیر صورت میگیرد:

1- به صورت موتور گیربکس و چرخ دنده

2- به صورت موتور گیربکس و میل گاردون

3 – استفاده از هیدرو موتور و گیربکس های خورشیدی که شرکت نوآوران ماشین بامیان با استفاده از سیستم هیدرو موتور و گیربکس های خورشیدی انتقال نیرو را به غلطک ها انجام میدهد.

(مزیت هیدرو موتور نسبت به مدل های قبلی:

1 سرعت بالا تر دقت بالاتر و صدای بسیار کمتر و نرم کارکردن دستگاه و پایین تر امدن اصطحلاک نسبت به مدل های قبلی

همچنین تعمیرات ناشی از خرابی دستگاه بسیار کمتر خواهد شد . لازم به ذکر است کلیه ماشین آلات اروپایی از این سیستم استفاده میکنند)

لازم به ذکر است در دستگاه های نورد 4 غلطک نوآوران ماشین بامیان 3 هیدرو موتور استفاده می شود.

نورد چهار غلطک مورد استفاده برای شیت های سنگین می باشد.
